1 Architekt sucht Fachplaner für textile Architektur und textile Konstruktion
Wir leisten Beratung für :
Tragwerk (Statik, Tragwerkentwurf, Tragwerkslösung, Tragwerksberechnung, Fassadenberechnung)
Materialien (Eigenschaften und Leistungsfähigkeit)
Bauphysik (Lichtverhältnisse Wärmedurchgang)
Baukosten
Montagemethode und Montagekosten
Ausschreibung
Ingenieurberatung für Kunstwerke
>> zum Seitenanfang
2 Entwurf einer textilen Konstruktion und Physik der Minimalkonstruktion
Wie kann ich unter Berücksichtigung der Physik entwerfen?
Welche Lasten wirken auf die Konstruktion?
Wie ist der Kraftverlauf und die Lastabtragung?
Welche Formen tragen die Lasten am besten ab?
Welche Bauteile werden benötigt?
Wie ist die optimale geometrische Anordnung?
Welche Freiheiten habe ich beim Entwurf der textilen Konstruktion?
Zusammenhang von Entwurf - Design - Material - Belastung und Lastabtragung - Tragwerkslösung - Nutzung - Kosten
>> zum Seitenanfang
3 Suche einen Membrandachhersteller
Das sollten Sie wissen:
Diese Konstruktionen bestehen aus sehr unterschiedlichen Komponenten.
Keine Firma stellt diese Komponenten alle selbst her.
Es gibt die Hersteller der Membran und Folie als Rollenware oder anderer Architekturtextilien.
Es gibt den Konfektionär, der Textil/Membran/Folie zuschneidet und zusammenfügt/schweißt.
Es gibt den Stahlbauer, den Aluminiumverarbeiter, die Zimmerei, die Werft.
Es gibt die Montagefirma.
Teilweise werden alle diese Firmen von einem Generalunternehmer beauftragt.
Dann gibt es noch den Tragwerksplaner der von der Statik bis zur Zuschnittsplanung das Projekt plant.
Die Tragwerksplaner kennen alle Beteiligten für den Membranbau. Lassen Sie sich beraten welche Konstellation für Sie die richtige ist.
>> zum Seitenanfang
4 Zusammenarbeit von Architekt und Ingenieur
Entwurfsabsicht im Zusammenhang mit der Tragwerkslösung
Eignet sich das Tragwerk für die Entwurfsabsicht?
Wie lässt sich das Tragwerk hinsichtlich der Entwurfsabsicht optimieren?
Welche Auswirkung hat die Tragwerkslösung auf die Baukosten?
>> zum Seitenanfang
5 Kosten Textiler Konstruktionen - Anteile
Planungskosten (3-10%)
Materialkosten (5 bis 50€/m² Spezialgewebe bis 150€/m²)
Verarbeitungskosten (abhängig vom Detailaufwand von 20-150 €/m² )
Montagekosten (Personen x Stundenaufwand + Hilfsmittel) Abhängig von der Größe
Kosten der Gründung und Fundamente im Zusammenhang mit der Tragwerkslösung
Wartungskosten (Personen x Stundenaufwand ggf. zzgl. Arbeitsmittel)
Reinigungskosten bei transluzenten Materialien (Personen x Stundenaufwand ggf. + Arbeitsbühne)
>> zum Seitenanfang
6 Ausschreibung Textiler Konstruktionen - Fachplaner
Materialien
Qualitätssicherung der Materialien und der Materialeigenschaften
>> zum Seitenanfang
7 Spezielle Konstruktionen
Fliegende Bauten
Zeltkonstruktionen
Mobile Konstruktionen
ausfahrbare Sattelauflieger
Autoscooter
Eventbühnen
Baukastensysteme
Pneumatische Konstruktionen und Skulpturen
Lichtdecken und Leuchtwände
Projektionsleinwände
Textilen Konstruktionen aus den Bereichen: Sonnenschutz, Messebau, Ausstellungen, Weltausstellungen, Theater, Open Air Bühnen, Kunst und Skulpturen
Entwicklung von Bauprodukten und Systemkonstruktionen
>> zum Seitenanfang
8 Beteiligte am Bau von Membrankonstruktionen (Zusammenhänge)
Klassisches Modell
Bauherr - Architekt - Tragwerksplaner - Fachfirmen
Weitere Modelle und Folgen für den Bauherrn hinsichtlich der Zuschlagskalkulation
Bauherr - Architekt - Generalunternehmer ohne eigene Ausführung (Planung + Herstellung + Montage durch Subunternehmer)
Bauherr - Architekt - Tragwerksplaner - Generalunternehmer (ohne eigene Herstellung)
Bauherr - Architekt - Tragwerksplaner - Generalunternehmer (mit einem eigenen Anteil an der Herstellung)
Bauherr - Generalunternehmer (Teilweise ohne eigene Anteile außer dem Projektmanagement)
>> zum Seitenanfang
9 Planungsleistung + Unterstützung
Bauingenieur Leistungen, Tragwerksplanung, Entwurfsunterstützung, Strukturanalyse, dynamische Analyse, Windlastberechnung, Schneelastberechnung, Erdbebenanalyse, Statik, ETFE Details, Membrandetails, Stoffdetails, Nähdetails
für:
Künstler, Architekten, Bauherren, Aussteller, Eventfirmen, Membranhersteller, Projektentwickler, Projektmanagementfirmen,
Entwicklung textiler Fassadensysteme :
Achterdecküberdachung für Superyacht Megayacht, Luxusyacht :
Yachtnamen: Zeus (früher Eco, Katana, Enigma) Musashi, Fountainhead, Rising Sun, Grand Classica (früher Costa Classica),
Für Künstler :
Christo and Jeanne-Claude Wrapped Reichstag and L´ Arc de Triomphe, Wrapped
Yadegar Asisi, Panorama (Panoramazuschnitte, alle Panoramaaufhängungen, Ausstellungsstrukturen Bug der Titanic, Polyp, Panoramagebäude Zoo Hannover + Wittenberg)
Für EXPO Weltausstellung :
Expo Sevilla 1992: Deutscher Pavillon Fassade + Dach, EG-Avenida, Diadema, Oleada, Eröffnungszelt für den spanischen König (Jörg Tritthardt)
Expo Hannover 2000: Seilnetz, Italienischer Pavillon - Textildach für Kuppel, ETFE-Fassade im Niederländischen Pavillon
Expo Shanghai 2010: Expo Axis textile roof (Dirk Richter)
Für National Arena Stadion Bukarest 2011 :
Beratung der Arge hinsichtlich der Planung der Stadiondachkonstruktion
Planung der Bespannung des Videowürfels,
Kontrolle der Fachplaner für das Stadiondach, Schnittstellen Management der Planer der Dachkonstruktion,
Für BER Flughafen Berlin-Brandenburg :
Statische Berechnung für Textile Fassaden
Entwicklung eines entsprechenden Rahmensystems für die Textile Fassade
Für das Olympia Stadion in Sochi 2014 (Fisht-Stadium) :
Für das mittlere Luftkissendach mit Stahlkonstruktion, Konzeption der Überdachung des mittleren Bereiches, Tragwerksentwurf, statische Berechnung, Membrandesign, statische Berechnung und Werkstattzeichnungen für das zentrale Textildach mit 40000 m²
Für Bildungs- und Begegnungszentrum SOS-Kinderdorf in Berlin Moabit
Statische Berechnung und Werkstattplanung der Textilen Fassade mit textil bespannten Schieberahmen
Für Station Frankfurt (Deutsche Bank Park, Commerzbank-Arena) :
Nachrüstung des Videowürfels mit einer textilen Verkleidung zusammen mit Windlaststudien
Beratung zur Steuerung der Fahrmechanik
Zusammen mit SCC Planung und Ausführung der Dachreparatur für einen 30m langen Riss in der Innendachmembrane, Überwachung und Inspektion
Für FIFA World Cup 2022 Al Rayyan Stadion :
Fachplanung und Werkstattzeichnungen für die Textile Fassade, das innere textile Stadiondach, die Windnetze auf dem Stadiondach für den Hersteller
>> Entwürfe - büro für leichtbau

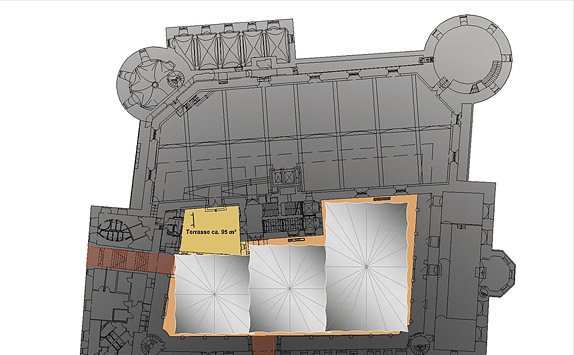

>> Grundriss - Entwurf für Große Schirme Altes Schloss Stuttgart 2009 - büro für leichtbau

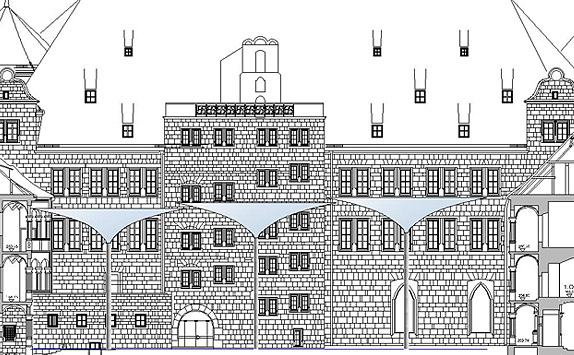

>> Ansicht - Entwurf für Große Schirme Altes Schloss Stuttgart 2009 - büro für leichtbau
>> zum Seitenanfang
1 Architekt sucht Fachplaner für textile Architektur und textile Konstruktion
Wir leisten Beratung für
Tragwerk (Statik, Tragwerkentwurf, Tragwerkslösung, Tragwerksberechnung, Fassadenberechnung)
Materialien (Eigenschaften und Leistungsfähigkeit)
Bauphysik (Lichtverhältnisse Wärmedurchgang)
Baukosten
Montagemethode und Montagekosten
Ausschreibung
Ingenieurberatung für Kunstwerke
Durch unser fachspezifisches Wissen unterstützen wir Bauherren, Architekten, Fachfirmen und Generalunternehmer bei der Planung und Ausführung von Konstruktionen mit Membranen, Folien, Seilen, Stahlbau, Aluminiumkonstruktionen, Stahlbetonkonstruktionen.
Durch unser Fachwissen erweitern wir den Entwurfsraum für den Architekten und Designer. Wir eröffnen innovative Lösungen für den Entwurf und die Gestalt.
Wir unterstützen Sie in allen Leistungsphasen und erbringen alle Leistungsphasen für diese Konstruktionen im Bereich der Planung und begleiten die Ausführung.
D.h. Wir können einzelne Teilleistungen erbringen oder das komplette Leistungsspektrum vom Entwurf über die Darstellung und Berechnung bis hin zu den Herstellungszeichnungen und Werkstattzeichnungen.
Wir erstellen alle Unterlagen für die Genehmigung + Herstellung der Konstruktionen. (prüffähige statische Berechnungen, Prüfbücher für fliegende Bauten, Werkstattpläne für alle Konstruktionen, Zuschnittsfiles für Zuschneideplotter)
2 Entwurf einer textilen Konstruktion + Physik der Minimalkonstruktion
Wie kann ich unter Berücksichtigung der Physik entwerfen?
Welche Lasten wirken auf die Konstruktion?
Wie ist der Kraftverlauf und die Lastabtragung?
Welche Formen tragen die Lasten am besten ab?
Welche Bauteile werden benötigt?
Wie ist die optimale geometrische Anordnung?
Welche Freiheiten habe ich beim Entwurf der textilen Konstruktion?
Zusammenhang von Entwurf - Design - Material - Belastung + Lastabtragung - Tragwerkslösung - Nutzung - Kosten
Unter Berücksichtigung der Entwurfsaufgabe und dem gewählten Entwurf erläutern wir Ihnen die Belastungen und den physikalischen Verlauf der Kräfte und die konstruktive Durchbildung.
Auf Wunsch erläutern wir Ihnen alternative Tragwerkslösungen und deren Auswirkung auf den gewählten Entwurf.
Wir unterstützen Sie bei der Auswahl der Materialien.
Durch unser Fach-Know-how ermöglichen wir Ihnen entwerferische Freiheiten für Ihre Planungsaufgabe.
3 Suche einen Membrandachhersteller
Das sollten Sie wissen:
Diese Konstruktionen bestehen aus sehr unterschiedlichen Komponenten.
Keine Firma stellt diese Komponenten alle selbst her.
Es gibt die Hersteller der Membran und Folie als Rollenware oder anderer Architekturtextilien.
Es gibt den Konfektionär, der Textil/Membran/Folie zuschneidet und zusammenfügt/schweißt.
Es gibt den Stahlbauer, den Aluminiumverarbeiter, die Zimmerei, die Werft.
Es gibt die Montagefirma.
Teilweise werden alle diese Firmen von einem Generalunternehmer beauftragt.
Dann gibt es noch den Tragwerksplaner der von der Statik bis zur Zuschnittsplanung das Projekt plant.
Die Tragwerksplaner kennen alle Beteiligten für den Membranbau. Lassen Sie sich beraten welche Konstellation für Sie die richtige ist.
Wir helfen Ihnen bei der Suche nach :
Generalunternehmern
Projektmanagementfirmen
Membrandachkonfektionären
Membranmaterialien, Geweben + Textilen
Montagefirmen
Aluminiumherstellern und -verarbeitern
Stahlbauern
4 Zusammenarbeit von Architekt und Ingenieur
Entwurfsabsicht im Zusammenhang mit der Tragwerkslösung
Eignet sich das Tragwerk für die Entwurfsabsicht
Wie lässt sich das Tragwerk hinsichtlich der Entwurfsabsicht optimieren
Welche Auswirkung hat die Tragwerkslösung auf die Baukosten
Ein guter Entwurf berücksichtigt die Form und die Funktion, wobei „ form follows funktion “ oft eine Minimale Konstruktion ergeben.
Bei der Suche nach der Optimalen Lösung ergeben sich mehrere gestalterische Alternativen in der Nähe des physikalischen Optimums.
Wir unterstützen Sie bei dieser Arbeit oder entwickeln für sie verschiedene optimale gestalterische Lösungen.
5 Kosten Textiler Konstruktionen - Anteile
Planungskosten (3-10%)
Materialkosten (5 bis 50€/m² Spezialgewebe bis 150€/m²)
Verarbeitungskosten (abhängig vom Detailaufwand von 20-150 €/m² )
Montagekosten (Personen x Stundenaufwand + Hilfsmittel) Abhängig von der Größe
Kosten der Gründung und Fundamente im Zusammenhang mit der Tragwerkslösung
Wartungskosten (Personen x Stundenaufwand ggf. zzgl. Arbeitsmittel)
Reinigungskosten bei transluzenten Materialien (Personen x Stundenaufwand ggf. + Arbeitsbühne)
Die Kosten textiler Konstruktionen setzen sich aus diversen Anteilen zusammen.
Werden zum Beispiel für Konstruktionen die Zuglasten im Baugrund verankert, so sind diese Verankerungen oftmals massive Betonfundamentkonstruktionen.
Was überirdisch an Leichtigkeit gewonnen wird erfordert im Baugrund entsprechenden Aufwand.
Daher sind ermittelte Baukosten ab Oberkante Fundament nicht im Ansatz hilfreich für die Ermittlung der Kosten der gesamten Baumaßnahme.
Je nach Entwurfsaufgabe kann es daher auch Lösungsansätze geben welche die Kräfte im Dachtragwerk kurzschließen.
6 Ausschreibung Textiler Konstruktionen - Fachplaner
Materialien
Qualitätssicherung der Materialien und der Materialeigenschaften
Da es sich bei Textilien um Materialien, welche keine linearen Materialeigenschaften haben, sind die elastischen und dauerhaften Verformungen und Dehnungen durch projektbegleitende Ermittlung im Labor zu untersuchen.
Die Ergebnisse werden dann in der Planung bei der Zuschnittermittlung und den Vorspannszenarien bei der Montage berücksichtigt.
Dieses gewährleistet eine hohe Qualität der Ausführung. Die Zusammenarbeit mit den Prüfinstituten gehört zu unserer hochwertigen Planungsleistung.
7 Spezielle Konstruktionen
Fliegende Bauten
Zeltkonstruktionen
Mobile Konstruktionen
ausfahrbare Sattelauflieger
Autoscooter
Eventbühnen
Baukastensysteme
Pneumatische Konstruktionen und Skulpturen
Lichtdecken und Leuchtwände
Projektionsleinwände
Textile Konstruktionen aus den Bereichen: Sonnenschutz, Messebau, Ausstellungen, Weltausstellungen, Theater, Open Air Bühnen, Kunst und Skulpturen
Entwicklung von Bauprodukten und Systemkonstruktionen
Für spezielle Anwendungen in der Textilen Architektur bieten wir Leistungen über den Bereich der Baukonstruktionen hinaus an.
Im Bereich der fliegenden Bauten sind das statische Berechnungen für Prüfbücher.
Aufgrund der individuellen Entwicklung für Ihre Anwendung bieten wir alle Leistungen bis hin zu den Werkstattzeichnungen für Ihr Projekt an.
8 Beteiligte am Bau von Membrankonstruktionen (Zusammenhänge)
Klassisches Modell
Bauherr - Architekt - Tragwerksplaner - Fachfirmen
Weitere Modelle und Folgen für den Bauherrn hinsichtlich der Zuschlagskalkulation
Bauherr - Architekt - Generalunternehmer ohne eigene Ausführung (Planung + Herstellung + Montage durch Subunternehmer)
Bauherr - Architekt - Tragwerksplaner - Generalunternehmer (ohne eigene Herstellung)
Bauherr - Architekt - Tragwerksplaner - Generalunternehmer (mit einem eigenen Anteil an der Herstellung)
Bauherr - Generalunternehmer (Teilweise ohne eigene Anteile außer dem Projektmanagement)
Wir unterstützen Sie bei der Wahl des optimalen Modells der Beteiligten.
Wir zeigen Ihnen die Vor- und Nachteile der jeweiligen Konstellation in Abhängigkeit von der Bauaufgabe.
9 Planungsleistung + Unterstützung
Bauingenieur Leistungen, Tragwerksplanung, Entwurfsunterstützung, Strukturanalyse, dynamische Analyse, Windlastberechnung, Schneelastberechnung, Erdbebenanalyse, Statik, ETFE Details, Membrandetails, Stoffdetails, Nähdetails
für:
Künstler, Architekten, Bauherren, Aussteller, Eventfirmen, Membranhersteller, Projektentwickler, Projektmanagementfirmen,
Entwicklung textiler Fassadensysteme :
Achterdecküberdachung für Superyacht Megayacht, Luxusyacht :
Yachtnamen: Zeus (früher Eco, Katana, Enigma) Musashi, Fountainhead, Rising Sun, Grand Classica (früher Costa Classica),
Für Künstler :
Christo and Jeanne-Claude Wrapped Reichstag and L´ Arc de Triomphe, Wrapped
Yadegar Asisi, Panorama (Panoramazuschnitte, alle Panoramaaufhängungen, Ausstellungsstrukturen Bug der Titanic, Polyp, Panoramagebäude Zoo Hannover + Wittenberg)
Für EXPO Weltausstellung :
Expo Sevilla 1992: Deutscher Pavillon Fassade + Dach, EG-Avenida, Diadema, Oleada, Eröffnungszelt (Jörg Tritthardt)
Expo Hannover 2000: Seilnetz, Italienischer Pavillon - Textildach für Kuppel, ETFE-Fassade im Niederländischen Pavillon
Expo Shanghai 2010: Expo Axis textile roof (Dirk Richter)
Für National Arena Stadion Bukarest 2011 :
Beratung der Arge hinsichtlich der Planung der Stadiondachkonstruktion
Planung der Bespannung des Videowürfels,
Kontrolle der Fachplaner für das Stadiondach, Schnittstellen Management der Planer der Dachkonstruktion,
Für BER Flughafen Berlin-Brandenburg :
Statische Berechnung für Textile Fassaden
Entwicklung eines entsprechenden Rahmensystems für die Textile Fassade
Für das Olympia Stadion in Sochi 2014 (Fisht-Stadium) :
Für das mittlere Luftkissendach mit Stahlkonstruktion, Konzeption der Überdachung des mittleren Bereiches, Tragwerksentwurf, statische Berechnung, Membrandesign, statische Berechnung und Werkstattzeichnungen für das zentrale Textildach mit 40000 m²
Für Bildungs- und Begegnungszentrum SOS-Kinderdorf in Berlin Moabit
Statische Berechnung und Werkstattplanung der Textilen Fassade mit textil bespannten Schieberahmen
Für Station Frankfurt (Deutsche Bank Park, Commerzbank-Arena) :
Nachrüstung des Videowürfels mit einer textilen Verkleidung zusammen mit Windlaststudien
Beratung zur Steuerung der Fahrmechanik
Zusammen mit SCC Planung und Ausführung der Dachreparatur für einen 30m langen Riss in der Innendachmembrane, Überwachung und Inspektion
Für FIFA World Cup 2022 Al Rayyan Stadion :
Fachplanung und Werkstattzeichnungen für die Textile Fassade, das innere textile Stadiondach, die Windnetze auf dem Stadiondach für den Hersteller
Wir erbringen Leistungen von der Idee bis zur Werkstattzeichnung und von der Montageüberwachung bis zur Inspektion im Betrieb.
Das Erwirken der Zustimmung im Einzelfall für nicht zugelassene Baustoffe gehört zu unseren normalen Planungsleistungen.
Bei Bedarf erbringen wir auch einzelne Teilleistungen.
Wir unterstützen Sie mit der Leistung, welche Sie benötigen.
Wir bauen für Sie Prototypen für Sonderanwendungen.
Wir führen Langzeitbiaxversuche für Textilien in unserem Labor durch.
Nehmen Sie mit uns Kontakt auf.
Gerne beraten wir Sie bei uns im Büro oder bei Ihnen.
